土加固材料的抗壓強(qiáng)度測試是評估其性能的關(guān)鍵環(huán)節(jié)，測試時，需先按標(biāo)準(zhǔn)制備試件，如立方體或圓柱體，表面應(yīng)平整無缺陷，將試件置于壓力機(jī)上下壓板間，調(diào)整位置使受力均勻，加載過程要連續(xù)均勻，根據(jù)混凝土強(qiáng)度等級控制加荷速度，如＜C30時每秒鐘（0.3～0.5）MPa等，同時記錄荷載大小與試件變形情況，直至試件破壞，最后依據(jù)試件尺寸和單位面積極限抗壓強(qiáng)度計算抗壓強(qiáng)度，并與國家標(biāo)準(zhǔn)或工程設(shè)計要求對比，判定材料品質(zhì)。

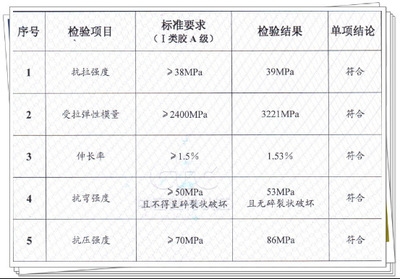

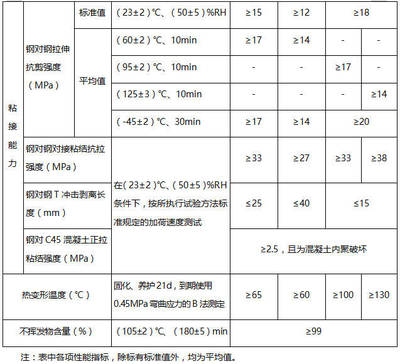

混凝土加固材料的抗壓強(qiáng)度測試

混凝土加固材料的抗壓強(qiáng)度測試是確保結(jié)構(gòu)安全和性能的重要環(huán)節(jié)。以下是幾種常見的混凝土抗壓強(qiáng)度測試方法，這些方法同樣適用于混凝土加固材料的測試。

1. 試塊法

試塊法是最常用、最可靠和最準(zhǔn)確的混凝土抗壓強(qiáng)度測試方法之一。它涉及制作混凝土試塊，并按照規(guī)定的養(yǎng)護(hù)要求進(jìn)行養(yǎng)護(hù)。達(dá)到規(guī)定時間后，使用混凝土壓力試驗機(jī)對試塊進(jìn)行抗壓測試，以獲得試塊的抗壓強(qiáng)度值。

試件的制作與養(yǎng)護(hù)

立方體試件的尺寸通常有100mm、150mm、200mm三種，尺寸的選擇應(yīng)根據(jù)混凝土中骨料的最大粒徑來確定。試件制作時，混凝土拌合物在入模前應(yīng)保證其勻質(zhì)性，入模后應(yīng)充分振搗密實，避免分層離析。試件成型后應(yīng)立即用塑料薄膜覆蓋表面或采用其他方法保持試件表面潮濕。試件應(yīng)在溫度為20±5℃、相對濕度大于50%的室內(nèi)靜置1-2天，拆模后應(yīng)立即放入溫度為20±2℃、相對濕度為95%以上的標(biāo)準(zhǔn)養(yǎng)護(hù)室中養(yǎng)護(hù)，或在溫度20±2℃不流動的氫氧化鈣飽和溶液中養(yǎng)護(hù)。

抗壓強(qiáng)度試驗

測試混凝土立方體抗壓強(qiáng)度的試件尺寸和數(shù)量應(yīng)符合以下規(guī)定：標(biāo)準(zhǔn)試件是邊長150mm的立方體試件；邊長100mm和200mm的立方體試件是非標(biāo)準(zhǔn)試件；每組試件數(shù)量應(yīng)為3塊。在抗壓試驗過程中，應(yīng)保證連續(xù)均勻加荷，加荷速度應(yīng)取0.3MPa/s~1.0MPa/s。當(dāng)抗壓強(qiáng)度小于30MPa時，加荷速度宜取0.3MPa/s~0.5MPa/s；當(dāng)抗壓強(qiáng)度30MPa~60MPa時，加荷速度宜取0.5MPa/s~0.8MPa/s；當(dāng)抗壓強(qiáng)度不小于60MPa時，加荷速度宜取0.8MPa/s~1.0MPa/s。

2. 回彈法

回彈法是一種現(xiàn)場測試混凝土強(qiáng)度的快速便捷的方法。它使用一個彈簧驅(qū)動的重錘，通過彈擊桿彈擊混凝土表面，并實測重錘反彈的距離，以回彈值（反彈距離與彈簧初始長度之比）作為強(qiáng)度相關(guān)的指標(biāo)，來推定混凝土強(qiáng)度。需要注意的是，回彈法測試的是混凝土表面的強(qiáng)度，是基于混凝土表面硬度與強(qiáng)度之間存在相關(guān)性而建立的一種測試方法。

測試步驟

一般對于單個構(gòu)件，測區(qū)數(shù)不宜少于10個。相鄰兩測區(qū)的間距不應(yīng)大于2m，測區(qū)離構(gòu)件端部或施工縫邊緣的距離不宜大于0.5m，且不宜小于0.2m。每一測區(qū)應(yīng)讀取16個回彈值，每一測點回彈值讀數(shù)精確到1。測點應(yīng)在測區(qū)范圍內(nèi)均勻分布，相鄰兩測點之間的凈距離不宜小于20mm?；貜椫禍y試完畢后，還應(yīng)在有代表性的測區(qū)上測量碳化深度值，測點數(shù)不應(yīng)少于構(gòu)件測區(qū)數(shù)的30%，應(yīng)取其平均值作為該構(gòu)件每個測區(qū)的碳化深度值。碳化深度測試應(yīng)采用濃度1%~2%的酚酞酒精溶液，并結(jié)合碳化深度測量儀測量已碳化與未碳化混凝土交界面到混凝土表面的垂直距離。

結(jié)果計算

回彈值的計算應(yīng)該從測區(qū)的16個回彈值中剔除3個最大值和3個最小值，然后計算剩余10個回彈值的平均值。正常的回彈測試是水平方向測試，如果不是水平方向檢測混凝土澆筑面，還需要對回彈值進(jìn)行修正。非水平方向檢測時的回彈值修正值應(yīng)查表獲取。當(dāng)回彈儀為非水平方向且測試面為混凝土的非澆筑側(cè)面時，應(yīng)先對回彈值進(jìn)行角度修正，然后對修正后的回彈值進(jìn)行澆筑面修正。經(jīng)過以上步驟，得到測試的平均回彈值與平均碳化深度值之后，通過測強(qiáng)曲線來計算混凝土強(qiáng)度。測強(qiáng)曲線有多種，應(yīng)按照專用測強(qiáng)曲線、地區(qū)測強(qiáng)曲線、統(tǒng)一測強(qiáng)曲線的順序來選擇測強(qiáng)曲線。

3. 超聲波脈沖速度法

超聲波脈沖速度法利用超聲波在混凝土中的傳播速度與混凝土的密實度和強(qiáng)度相關(guān)的特性，通過測量超聲波在混凝土中的傳播速度來評估混凝土的抗壓強(qiáng)度。

4. 沖擊回波法

沖擊回波法通過在混凝土表面施加沖擊，產(chǎn)生低頻彈性波，測量波在混凝土內(nèi)部傳播的時間，從而評估混凝土的完整性和強(qiáng)度。

5. 熱釋光法

熱釋光法測量混凝土中礦物相在受熱時釋放的光量，與混凝土的密實度和強(qiáng)度有關(guān)，適用于評估舊混凝土結(jié)構(gòu)的強(qiáng)度。

注意事項

在進(jìn)行混凝土抗壓強(qiáng)度測試時，需要注意以下幾點：

• 樣品代表性：確保試件能夠代表實際混凝土的性能。
• 操作規(guī)范：嚴(yán)格按照標(biāo)準(zhǔn)操作程序進(jìn)行試驗，避免人為誤差。
• 設(shè)備校準(zhǔn)：定期對試驗設(shè)備進(jìn)行校準(zhǔn)，確保測試結(jié)果的準(zhǔn)確性。
• 環(huán)境控制：在標(biāo)準(zhǔn)環(huán)境下進(jìn)行試驗，以減少環(huán)境因素對測試結(jié)果的影響。

通過上述方法，可以有效地測試混凝土加固材料的抗壓強(qiáng)度，確保其滿足設(shè)計要求和安全標(biāo)準(zhǔn)。

混凝土加固材料試塊養(yǎng)護(hù)條件

回彈法測試混凝土強(qiáng)度步驟

超聲波檢測混凝土密實度原理

沖擊回波法評估混凝土完整性
