《厚鋼板焊接坡口處理技巧摘要》**，厚鋼板焊接坡口處理至關(guān)重要，坡口形式選擇需綜合多方面因素，如根據(jù)焊接方法、鋼板厚度及工藝要求等，常見(jiàn)有I形、V形、X形等，像手工電弧焊和埋弧焊對(duì)坡口形式要求有差異，坡口加工要保證尺寸精度，機(jī)械加工優(yōu)于氣割，能降低粗糙度、減少氧化層等缺陷，加工后需清理坡口表面，去除油污、鐵銹和水分，確保焊接質(zhì)量，對(duì)于較厚鋼板，可預(yù)熱坡口以減小溫差應(yīng)力、降低硬度，防止裂紋，坡口角度要合適，過(guò)小不利焊縫成形，過(guò)大則增加填充金屬量和焊接變形風(fēng)險(xiǎn)。

厚鋼板焊接坡口處理技巧

1. 坡口的選擇與制作

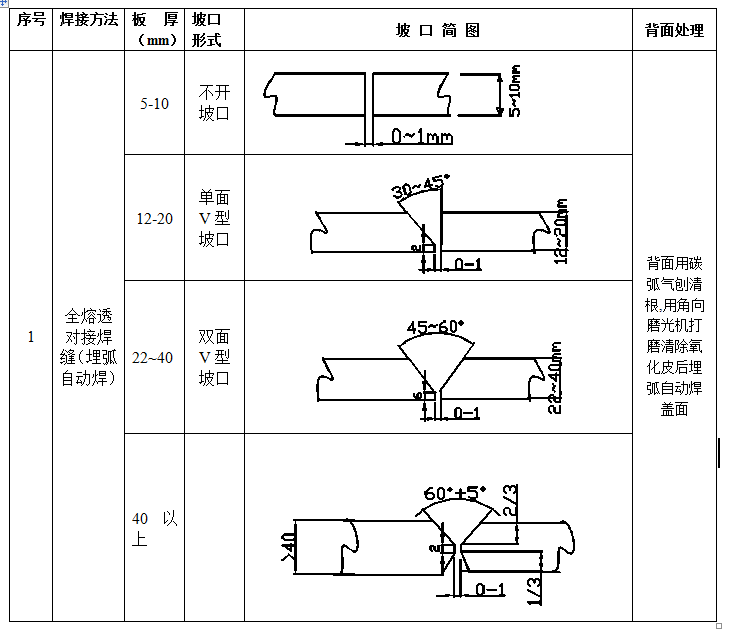

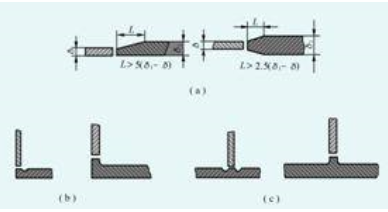

對(duì)于厚鋼板的焊接，坡口的選擇和制作是非常關(guān)鍵的一步。一般來(lái)說(shuō)，板厚超過(guò)3mm就需要開(kāi)坡口。常見(jiàn)的坡口形式包括V型、K型、U型等，其中V型坡口較為常用，角度通常為60度，深度為板厚的1/3到1/2。坡口的制作可以使用切割機(jī)、砂輪機(jī)等工具，需要注意的是，坡口的幾何形狀和尺寸要符合要求，邊緣和底部也需要進(jìn)行適當(dāng)?shù)奶幚怼?/p>

2. 坡口的清理與準(zhǔn)備

在焊接前，必須清理焊縫坡口表面的雜質(zhì)，如銹跡、水分、油污等，以避免產(chǎn)生夾渣、氣孔等缺陷。此外，還需要檢查焊絲或焊條是否干燥，不得有潮濕現(xiàn)象，并且應(yīng)選用低氫堿性焊材。

3. 焊接方法與技巧

厚鋼板的焊接應(yīng)采用直徑較大的電焊條，進(jìn)行多層焊接。在立縫焊接時(shí)，可以先用小電流溜平（點(diǎn)焊）焊口，焊外層時(shí)，可采用從下而上左右擺動(dòng)手法操作，形成魚(yú)鱗形焊縫，這樣既美觀又牢固。如果是平縫焊接，且鋼板厚，坡口大時(shí)，第一遍應(yīng)先采用較小電流，第二遍或第三遍時(shí)，可逐步加大電流，以保證焊透焊牢。

4. 注意事項(xiàng)

在焊接過(guò)程中，最好是一次性完工，避免多次中斷導(dǎo)致焊接質(zhì)量下降。同時(shí)，需要注意的是，焊接時(shí)不得使用藥皮脫落或焊芯生銹的焊條和受潮結(jié)塊的焊劑及已熔燒過(guò)的渣殼。如果焊縫出現(xiàn)裂紋，焊工不得擅自處理，應(yīng)查出原因，制定出修補(bǔ)工藝后方可處理。

綜上所述，厚鋼板焊接的坡口處理技巧主要包括正確選擇坡口形式、精細(xì)制作和清理坡口、掌握正確的焊接方法和技巧，以及注意焊接過(guò)程中的各項(xiàng)細(xì)節(jié)。這些技巧能夠幫助提高焊接質(zhì)量和效率，確保焊接工作的順利完成。

厚鋼板焊接溫度控制要點(diǎn)

坡口角度對(duì)焊接質(zhì)量影響

厚鋼板焊接順序優(yōu)化策略

厚鋼板焊接后熱處理方法
