厚度對(duì)抗沖擊性能有顯著影響，薄鋼板抗拉強(qiáng)度低，沖擊功相對(duì)較小，易斷裂；厚鋼板雖整體強(qiáng)度和穩(wěn)定性較好，但隨著厚度增加，其內(nèi)部組織結(jié)構(gòu)變化復(fù)雜，鋼板越厚，晶粒尺寸大小越不均勻，即使熱處理后，表面與中心溫度差異大，導(dǎo)致晶粒度差別大，沖擊功減?。缓皲摪咫s質(zhì)物更多，也降低了沖擊功。

一、鋼板厚度與沖擊性能的一般關(guān)系

• 厚度增加時(shí)的情況
  • 一般來(lái)說(shuō)，隨著鋼板厚度的增加，其沖擊性能會(huì)有所提高。這是因?yàn)檩^厚的鋼板具有更大的截面面積和更高的能量吸收能力，從而能夠更好地抵抗沖擊載荷。例如在實(shí)際工程應(yīng)用中，較厚的鋼板在受到?jīng)_擊力時(shí)，由于其內(nèi)部的結(jié)構(gòu)和較多的材料量，可以分散和吸收更多的能量，減少因沖擊而產(chǎn)生的變形或斷裂的可能性。
• 厚度降低時(shí)的情況
  • 當(dāng)鋼板厚度降低到一定程度時(shí)，其沖擊性能會(huì)急劇下降。薄鋼板在受到?jīng)_擊時(shí)更容易發(fā)生塑性變形和斷裂，導(dǎo)致沖擊性能降低。例如在一些對(duì)鋼板厚度有嚴(yán)格要求的輕型結(jié)構(gòu)中，如果鋼板過(guò)薄，即使受到較小的沖擊，也可能出現(xiàn)損壞，影響結(jié)構(gòu)的穩(wěn)定性和安全性。

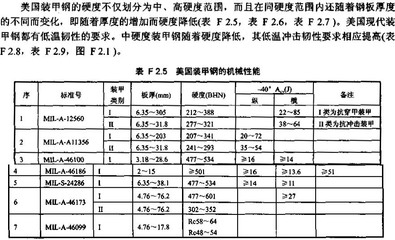

二、厚度影響沖擊性能的相關(guān)試驗(yàn)及數(shù)據(jù)

• 結(jié)構(gòu)鋼不同厚度試樣的試驗(yàn)
  • 以超高強(qiáng)度鉆桿鋼U165和普通正火鋼Q275為例，研究發(fā)現(xiàn)當(dāng)試樣厚度≤10mm時(shí)，沖擊吸收能量隨試樣厚度的增加總體呈線性變化，但不同材料沖擊吸收能量隨厚度變化的比例系數(shù)顯著不同；當(dāng)試樣厚度>10mm時(shí)，沖擊吸收能量隨厚度增加偏離了線性規(guī)律。對(duì)于U165鋼來(lái)說(shuō)，當(dāng)載荷達(dá)到最大值后，厚度為2.5mm的試樣載荷隨著擺錘位移的增加下降均勻；當(dāng)厚度為5mm時(shí)，試樣承受的載荷發(fā)生突降；當(dāng)厚度為7.5mm時(shí)，載荷下降得更快。這表明隨著厚度的變化，結(jié)構(gòu)鋼的沖擊性能在不同程度上受到影響，并且不同材料的變化規(guī)律有所差異。而且不同厚度的試樣，其斷口形貌也不同，這歸因于材料的沖擊韌性及其沖擊斷裂機(jī)制不同。隨著厚度的增加，不同材料沖擊吸收能量的增量和斷口形貌顯著不同。

三、鋼板厚度與沖擊試驗(yàn)的關(guān)聯(lián)

• 厚度對(duì)沖擊試驗(yàn)的限制
  • 在我國(guó)標(biāo)準(zhǔn)規(guī)定中，最小沖擊試樣尺寸為5×10×55毫米，當(dāng)鋼板厚度低于6毫米時(shí)，無(wú)法取得符合要求的沖擊試樣，從而無(wú)法進(jìn)行沖擊試驗(yàn)。不過(guò)在實(shí)際應(yīng)用中，如果鋼板厚度低于6毫米且有沖擊性能要求時(shí)，可以通過(guò)其他方式來(lái)評(píng)估其性能。例如，可以考慮進(jìn)行拉伸試驗(yàn)和彎曲試驗(yàn)等靜態(tài)力學(xué)性能測(cè)試，以間接反映其沖擊性能。此外，也可以參考相似厚度和材質(zhì)鋼板的沖擊性能數(shù)據(jù)來(lái)進(jìn)行評(píng)估。在工程實(shí)踐中，應(yīng)綜合考慮鋼板的厚度、材質(zhì)和使用環(huán)境等因素，選擇合適的評(píng)估方法來(lái)確保其滿(mǎn)足使用要求。

鋼板厚度對(duì)疲勞強(qiáng)度的影響

不同厚度鋼板的實(shí)際應(yīng)用案例

鋼板厚度與成本效益分析

沖擊試驗(yàn)中鋼板厚度的標(biāo)準(zhǔn)
