本文聚焦于加固梁的破壞形態(tài)分析，首先闡述了加固梁在工程結(jié)構(gòu)中的重要應(yīng)用及研究其破壞形態(tài)的意義，接著詳細(xì)介紹了不同類型加固方式下梁的常見(jiàn)破壞形態(tài)，如抗彎加固時(shí)可能出現(xiàn)的受拉鋼筋屈服、混凝土壓碎等不同階段的破壞表現(xiàn)，抗剪加固時(shí)因箍筋配置等因素導(dǎo)致的斜截面破壞特征等，分析了影響加固梁破壞形態(tài)的多種因素，包括原梁的初始狀態(tài)、加固材料的性能、加固方式及施工質(zhì)量等，通過(guò)對(duì)大量試驗(yàn)數(shù)據(jù)及實(shí)際案例的綜合分析，揭示了加固梁破壞形態(tài)的內(nèi)在規(guī)律，為準(zhǔn)確評(píng)估加固梁的承載能力、

加固梁的破壞形態(tài)分析

在建筑結(jié)構(gòu)加固領(lǐng)域，了解加固梁的破壞形態(tài)對(duì)于確保結(jié)構(gòu)安全性和可靠性至關(guān)重要。以下是幾種常見(jiàn)的加固梁破壞形態(tài)及其特點(diǎn)：

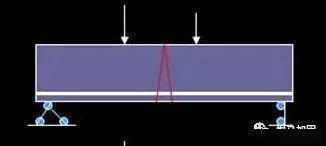

1. 超筋破壞

當(dāng)原結(jié)構(gòu)配筋量很高或碳纖維加固過(guò)量，構(gòu)件受力后在受拉鋼筋達(dá)到屈服前（或剛過(guò)屈服不久時(shí)），受壓區(qū)混凝土先壓壞。此時(shí)CFRP復(fù)合材的應(yīng)力僅達(dá)到設(shè)計(jì)強(qiáng)度的1/10左右，其強(qiáng)度遠(yuǎn)未得到充分發(fā)揮，加固的經(jīng)濟(jì)效益低，且破壞時(shí)顯脆性性質(zhì)，應(yīng)予以避免。用限制相對(duì)受壓區(qū)高度ξbf和CFRP的加固量來(lái)控制。

2. 適筋破壞Ⅰ

當(dāng)原結(jié)構(gòu)配筋量適中，采用CFRP加固補(bǔ)強(qiáng)后，結(jié)構(gòu)受拉區(qū)鋼筋先屈服，然后中和軸上升，裂縫開(kāi)展，受壓區(qū)高度變小，然后受壓區(qū)混凝土壓壞，而此時(shí)CFRP的拉應(yīng)力較高，但未達(dá)到設(shè)計(jì)強(qiáng)度和容許應(yīng)變。

3. 適筋破壞Ⅱ

當(dāng)原結(jié)構(gòu)配筋量較少且CFRP片材配置量也較少時(shí)，梁受彎開(kāi)裂后裂縫條數(shù)較少，裂縫間距較長(zhǎng)，而受拉區(qū)混凝土應(yīng)變集中反應(yīng)在某一兩條裂縫時(shí)，當(dāng)受拉鋼筋屈服后，CFRP應(yīng)力很快達(dá)到設(shè)計(jì)應(yīng)力fcf和容許應(yīng)變[εcf]，繼而超過(guò)fcf且相應(yīng)應(yīng)變達(dá)到極限拉應(yīng)變拉斷，而此時(shí)受壓區(qū)混凝土尚未壓壞，它類似于少筋梁的破壞形態(tài)。由于碳纖維為彈性材料，應(yīng)力—應(yīng)變曲線為直線分布，碳纖維拉斷較突然，屬于脆性破壞特征。但破壞之前裂縫較寬，有破壞前兆，仍屬允許設(shè)計(jì)的范疇，稱適筋破壞情況Ⅱ。

4. 混凝土保護(hù)層剪切受拉剝離破壞

混凝土簡(jiǎn)支梁在梁底粘碳纖維加固時(shí)，靠近支座處的碳纖維片材端部，平行于梁底平面處的混凝土層、膠層和碳纖維層中，剪應(yīng)力ζ和正應(yīng)力σ（剝離應(yīng)力）有明顯的應(yīng)力集中。

5. 爆炸荷載作用下的破壞形態(tài)

除了常規(guī)的靜力荷載外，爆炸荷載也可能導(dǎo)致鋼筋混凝土梁的破壞。在爆炸荷載作用下，鋼筋混凝土梁的破壞形態(tài)可以分為剪切破壞、壓彎破壞、拉伸破壞、側(cè)向位移破壞和屈曲破壞等。

以上破壞形態(tài)的分析有助于工程師在設(shè)計(jì)和施工過(guò)程中采取適當(dāng)?shù)拇胧苑乐惯@些不利情況的發(fā)生，從而提高加固梁的安全性和耐久性。

加固梁超筋破壞的預(yù)防措施

適筋破壞Ⅰ與Ⅱ的區(qū)別分析

混凝土保護(hù)層剝離破壞的影響

爆炸荷載下加固梁的設(shè)計(jì)策略
