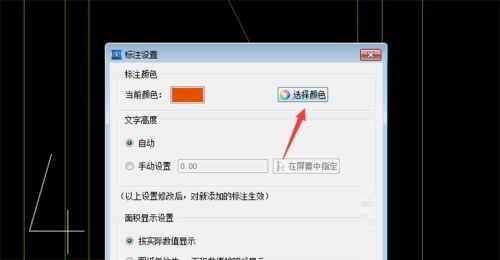

CAD圖紙顏色標記檢查法是一種重要的質量控制手段，在CAD繪圖中，不同顏色具有特定含義，如紅色常代表燈具外框線、輔助線、軸線及點畫線，也用于突出重要標注或警告信息；黃色多表示非承重墻輪廓線等，通過選擇繪圖工具創建需標注區域，再于菜單欄打開相關窗口設置顏色，還可利用【AUDIT】命令核查圖形文件，檢測并修正錯誤，對比不同圖紙時，可勾選“圖層”“顏色”“線型”等選項進行分析，助于精準把控圖紙細節，提升設計準確性與規范性

CAD圖紙顏色標記檢查法

• 一、依據圖層顏色檢查
  • 在CAD中，不同的圖層往往被設置為不同的顏色，這有助于區分不同類型的圖形元素。例如，墻體層可能是白色，門窗層可能是藍色等。通過查看圖形元素所在的圖層顏色，可以初步判斷元素的類型是否正確。如果某個元素的顏色與其應在圖層的顏色不符，可能存在繪圖錯誤或者圖層設置錯誤。比如，正常情況下墻體應在白色圖層，如果發現墻體顏色為藍色，就需要檢查是否將墻體繪制到了門窗圖層上。
• 二、根據顏色代表的常規意義檢查
  • 實體與結構：黑色通常用于表示實體物體或者主要結構。如果在檢查中發現代表實體結構的部分不是黑色，可能需要進一步查看是否正確繪制或者是否存在顏色顯示問題。
  • 電氣設備：紅色通常用于表示電線、電纜、管道或者其他電氣設備。若圖紙中有紅色元素，可檢查是否為電氣相關部分，如果不是則可能存在標識錯誤。
  • 水管等液體設備：藍色一般表示水管、水系統或者其他液體設備?？吹剿{(lán)色元素時，應檢查是否與水系統相關，若不相關則需確認是否標記錯誤。
  • 植被等自然元素：綠色常常用來表示植被、草坪或者其他與自然環境相關的元素。如果綠色部分不是自然元素相關，可能存在錯誤標記的情況。
• 三、對比標準顏色與實際顏色檢查
  • 如果所在單位或項目有特定的CAD顏色標準，例如規定標注為某一特定顏色。那么可以通過對比實際圖紙中的顏色與標準顏色，來檢查是否符合要求。若不符合，可能是繪圖時顏色選擇錯誤或者后期修改導致顏色改變。
